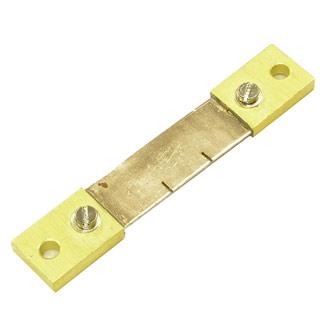

Шунт вимірювальний стаціонарний 75ШСМ 75А
Шунт вимірювальний стаціонарний 75ШСММ3 75А призначений для розширення меж вимірювання амперметров постійного струму. Постійно в наявності.
Шунт 75А 75ШСМ вимірювальний стаціонарний, аналог шунтів 75ШСМ.1. 75ШСМ-3, 75ШСМ, 75ШСМ3, 75ШСММЗ, 75ШСМ-В, 75ШС, 75ШСМОМ3, 75ШСМУ3, 75ШСМСМ3, 75ШСМТ2, 75 ШСМ.1. 75 ШСМ-3, 75 ШСМ, 75 ШСМ3, 75 ШСММЗ, 75 ШСМ-В, 75 ШС, 75 ШСМОМ3, 75 ШСМУ3, 75 ШСМСМ3, 75 ШСМТ2
Номінальні струми шунтів 75ШСМ - 5А, 10А, 20А, 30А, 50А, 75А, 100А, 150А, 200А, 300А, 500А, 750А, 1000А, 1500А, 2000А, 3000А, 4000А, 5000А, 6000А, 7500А
Номінальний струм шунта — 75А.
Падіння напруги на потенційних затискачах для всіх шунтів при номінальному струмі становить 75мВ. Межі допустимої основної похибки шунта 75ШСМ повинні бути ± 0,5%.
Межа допустимої варіації значень опору шунта, що з'являється внаслідок виникнення термоелектрорушійної сили при номінальній струмового навантаження, дорівнює половині межі абсолютного значення допустимої основної похибки шунта.
Межа допустимої варіації значень опору шунта, що має два і більше струмових затискачів з кожного боку, що виникає внаслідок нерівномірного розподілу струму в місці підведення струму до шунту при відключенні по одному токовому зажиму з кожного боку шунта, дорівнює половині межі абсолютного значення допустимої основної похибки.
Шунти 75ШСМ призначені для роботи при температурі навколишнього повітря від мінус 40 до плюс 50°С і відносній вологості 95% (при температурі 40°С) виконання М і ОМ категорії 3.
Шунты 75ШСМ, предназначенные для поставки на экспорт в районы с умеренно-холодным и тропическим климатом, поставляются для работы при температуре от минус 40 до плюс 50°С и при относительной влажности 90% при температуре 35°С и имеют обозначение 75ШСММЗ и 75ШСМ Т2.
Шунт 75 ШСМ соответствует требованиям ТУ25-04-3104-76. Шунты экспортного и тропического исполнения соответствуют ТУ25-04.3588-78. Шунт 75ШСМ исполнения ОМ категории 3 изготавливаются для нужд Заказчика по прямым договорам и на комплектацию изделий, поставляемых Заказчику. Средний срок службы шунтов до списания не менее 15 лет.
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Максимальна робоча температура | 50 °С |
Мінімальна робоча температура | -50 °С |
Номінальна напруга, мВ | 75 |
Номінальний струм, А | 75 |
Стан | Новий |
- Ціна: 180 ₴
