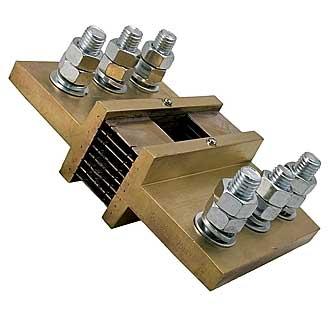

Шунт 75ШСМ 5000А
- Під замовлення
- Код: 75шсм 5000а
Відправка з 28 травня 20244 000 ₴
Шунт 75ШСМ 5000А
Шунт 75 ШСМ 5000А вимірювальний стаціонарний призначений для розширення меж вимірювання амперметрів постійного струму та лічильників ампергодинника.
Шунт 5000А 75ШСМ вимірювальний стаціонарний аналог шунтів 75ШСМ.1. 75ШСМ-3, 75ШСМ, 75ШСМ3, 75ШСМЗ, 75ШСМ-В, 75ШС, 75ШСМОМ3, 75ШСМУ3, 75ШСМСМ3, 75ШСМТ2, 75 ШСМ.1. 75 ШСМ-3, 75 ШСМ, 75 ШСМ3, 75 ШСММЗ, 75 ШСМ-В, 75 ШС, 75 ШСМОМ3, 75 ШСМУ3, 75 ШСМСМ3, 75 ШСМТ2
Номінальні струми шунтів 75ШСМ - 5А, 10А, 20А, 30А, 50А, 75А, 100А, 150А, 200А, 300А, 500А, 750А, 1000А, 1500А, 2000А, 3000А, 4000А, 5000А, 6000 А, 7500А
Номінальний струм шунта — 5000 А.
Падіння напруги на потенційних затискачах для всіх шунтів за номінального струму становить 75 мВ. Грани, що допускаються основної похибки, шунта 75ШСМ мають бути ± 0,5%.
Межі допускної варіації значень опору шунта, що з'являються внаслідок виникнення термоелектрохвильовальної сили за номінального струмового навантаження, дорівнює половині межі абсолютного значення, що допускає основну похибку шунта.
Межа допуску варіації значень опору шунта, що має два й більше струмових затискачі з кожного боку, що виникає внаслідок нерівномірного розподілу струму в місці підведення струму до шунту під час вимкнення по одному струмовому затискачу з кожної сторони шунта, що дорівнює половині межі абсолютного значення, допущеної основної похибки.
Шунти 75ШСМ призначені для роботи за температури навколишнього повітря від мінус 40 до плюс 50 °C і відносної вологості 95% (за температури 40 °C) виконання М і ОМ категорії 3.
Шунти 75ШСМ, призначені для постачання на експорт у райони з помірно-холодним і тропічним кліматом, постачаються для роботи за температури від мінус 40 до плюс 50 °C і за відносної вологості 90% за температури 35 °C і мають позначення 75ШСМ МЗ і 75ШСМ Т2.
Шунт 75ШСМ відповідає вимогам ТУ25-04-3104-76. Шунти експортного та тропічного виконання відповідають ТУ25-04.3588-78. Шунт 75ШСМ виконання ОМ категорії 3 виготовляються для потреб Заказника за прямими договорами та на комплектацію виробів, що постачаються Заказника. Середній термін експлуатації шунтів до записування не менш ніж 15 років.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Стан | Новий |
| Номінальна напруга, мВ | 75 |
| Мінімальна робоча температура | -50 °С |
| Максимальна робоча температура | 50 °С |
| Гарантійний термін | 12 міс |
- Ціна: 4 000 ₴
