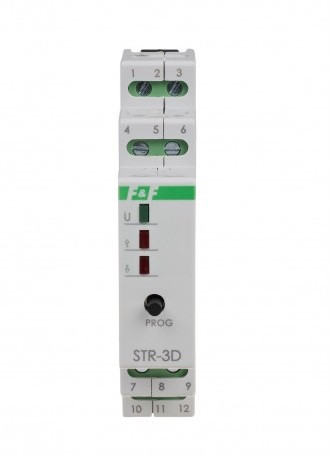

STR3D Реле

Реле управління ролетами STR-3D двухкнопочний, 100-265 В AC

Призначення:

Призначений для управління ролетами (вгору-вниз) або іншими об'єктами (наприклад, воротами), які приводяться в рух однофазовым електродвигуном змінного струму за допомогою моностабильных вимикачів (наприклад, звонковых).

Дія:

Реле може працювати як незалежна пристрій (призначене для відкривання/закривання однієї ролети), а також можливе об'єднання реле в групи, з можливістю централізованого управління декількома ролетами. Включення двигуна ролети відбувається шляхом подачі короткого сигналу «+» на один або кілька входів управління. Двигун включається на час, запрограмовану користувачем, протягом якого можливий повний підйом або опускання ролети. При подачі живлення на реле загоряється зелений світлодіод LED U. Існує можливість зупинки запущеної ролети на рівні, вибраному користувачем (неповне відкриття/закриття ролети).

• Особливості

• - Може працювати як з однієї локальної, так і з двома локальними кнопками;

• - Локальне і центральне управління;

• - Програмування часу роботи (руху) ролети.

•

• Управління

•
• Входи управління контролера поділені на дві групи: локальне управління і центральне управління.
• Локальне керування:
• В залежності від способу підключення контролер може працювати у режимі одного або двох локальних кнопок.
• Кожен напрямок руху має власну локальну кнопку. Коротке натискання (<0,5 с) призведе до початку руху ролети в заданому напрямку протягом запрограмованого періоду. Якщо в момент натискання кнопки ролета вже рухається, то відбудеться її зупинка. ДВІ ЛОКАЛЬНІ КНОПКИ. Тривале натиснення кнопки (>0,5 с) призводить до початку руху ролети в заданому напрямку на час, протягом якого буде натиснута кнопка (наприклад, функція забезпечує можливість регулювання нахилу ламелей)
• ОДНА ЛОКАЛЬНА КНОПКА. Вхід локального управління Dół /Вниз/ підключено до лінії «+» (плюс) на постійній основі. До входу локального управління Góra /Вгору/ підключена кнопка, яка запускає роллету в одному чи іншому напрямку поперемінно. Коротке натискання (<0,5 с) призведе до початку руху ролети в заданому напрямку протягом запрограмованого періоду. Якщо в момент натискання кнопки ролета вже рухається, то відбудеться її зупинка. Тривале натиснення кнопки (>0,5 с) призводить до початку руху ролети в заданому напрямку на час, протягом якого буде натиснута кнопка. Кожне наступне натискання кнопки запустить роллету в напрямку, протилежному попередньому.
•
• Центральне управління:
• Контролер завжди працює з двома входами центрального управління.
• Центральне управління забезпечує запуск ролет тільки в обраному напрямку. Зупинка ролети відбудеться тільки після закінчення запрограмованого часу, або після натискання будь-якої кнопки локального управління.
• Якщо в процесі виконання наказу центрального управління буде виданий центральний наказ про рух у протилежному напрямку, то спочатку ролета зупиниться, а потім через 1,5 с двигун почне працювати в протилежному напрямку.
• При центральному управлінні час підключення ролети може статися з запізненням (максимально на 1 с) – служить для мінімізації електричного імпульсу в мережі при одночасному включенні декількох контролерів.

Технічні характеристики:
