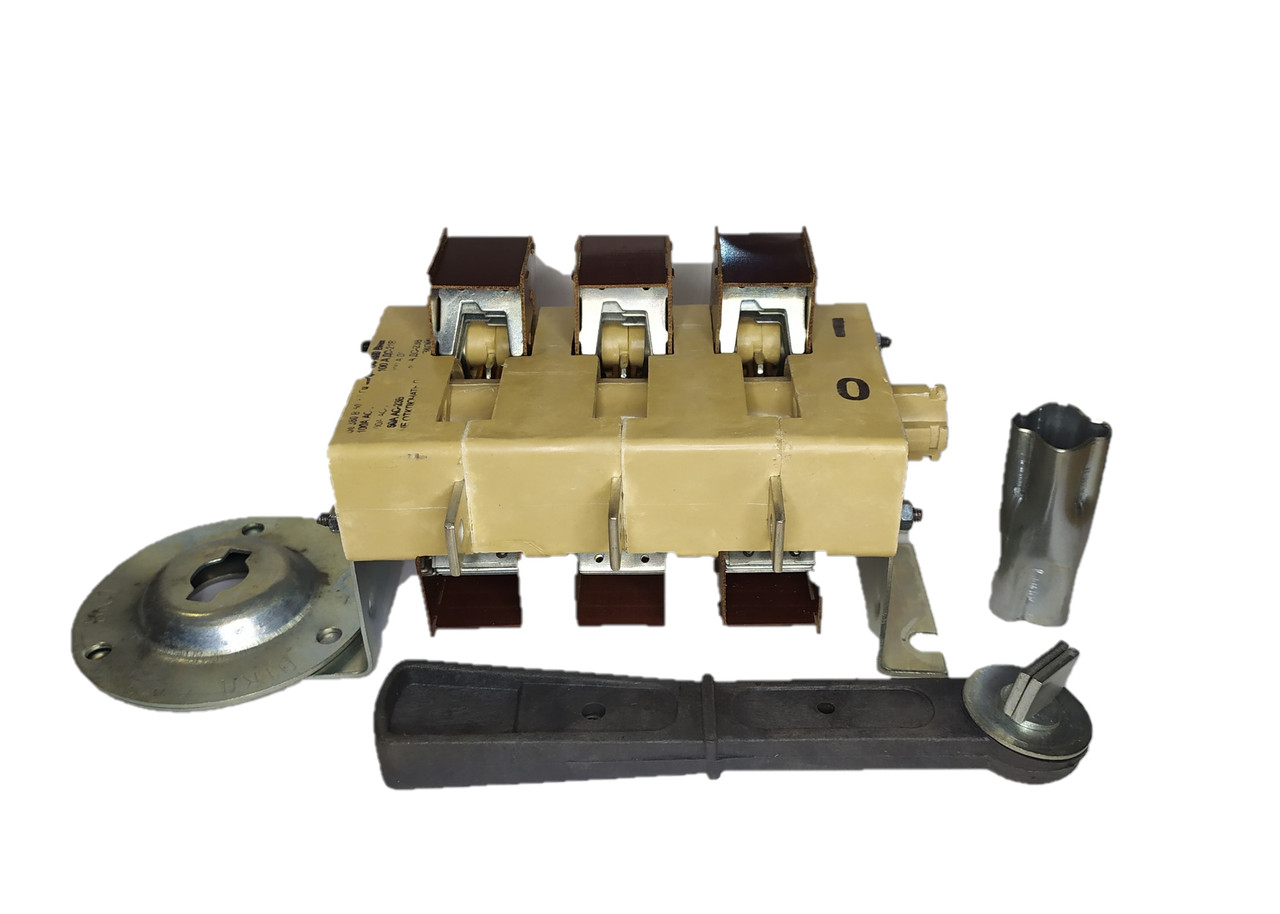

Вимикач-роз'єднувач ВР32-31В31250 (рубильник)
Вимикачі-роз'єднувачі ВР32-31В31250 призначені для включення, пропускання і відключення змінного струму номінальною напругою до 660 В, номінальної частоти 50 Гц і постійного струму номінальною напругою до 440 В пристроях розподілу електричної енергії.
У конструкції апарату застосована контактна система ножового типу з подвійним видимим розривом ланцюга. За допомогою подвійного розриву ланцюга, великих розчинів контактів і дугогасильних камер забезпечується ефективне гасіння електричної дуги при комутації навантажень, що перешкоджає передчасному і надмірного зносу контактів.
Конструкція контактних виводів забезпечує приєднання мідних і алюмінієвих провідників і кабелів, оконцованных кабельними наконечниками або контактними затискачами та шин за допомогою різьбових з'єднань.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Умовний тепловий струм на відкритому повітрі Ith, А 100
Номінальний короткочасно-який витримує струм, кА 5
Номінальний умовний струм короткого замикання, кА 8
Механічна зносостійкість, циклів, не менше 25000
Перетин підключаються провідників, мм2 10...50
Номінальна напруга ізоляції, Ui, В 690
Номінальна робоча напруга, Ue, 400, 690
Кіл-ть полюсів 3P
Категорії застосування АС-20В (без д/р камер) АС-21В, АС-22В (з д/р камерами)
Ступінь захисту IP00, IP32 (при установці в ПКУ)
Діапазон робочих температур, °С від -25 до +40
Кліматичне виконання УХЛ3
Висота над рівнем моря, м до 2000
Термін служби, не менше, років 10
Номін. струм, А 100
Напрямки 1
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Дугогасна камера | Так |
| Кількість контактів | 3 |
| Кількість полюсів | 3 шт. |
| Номінальна робоча напруга | 380 В |
| Номінальний струм | 100 А |
| Приєднання рукоятки | Збоку |
| Розташування приводу | Праворуч |
| Ступінь захисту IP | 32 |
| Тип рукоятки | Знімна |
| Частота струму | 50 Гц |
| Основні | |
| Позначення виробника | Рубильник ВР32-31В31250 |
- Ціна: 400 ₴
