ПРИЗНАЧЕННЯ

Вимикачі серії ТВ1-2М (тумблер) з ручним важільним приводом розраховані на номінальну напругу 250В і номінальний струм 5А  призначені для застосування в електропобутових приладах або аналогічному обладнанні, які використовуються в побуті в ланцюгах управління, сигналізації і контролю змінного і постійного струму.

Умови експлуатації:

-інтервал температур від мінус 45до плюс 45С;

-навколишнє середовище вибухобезпечний, не насичена струмопровідним пилом, не містить агресивних і хімічно активних газів і парів, здатних зруйнувати метал і ізоляцію.

Вимикачі призначені для вбудовування в панель керування або окремо.

ТЕХНІЧНІ ДАНІ

Основні технічні дані вимикачів вказані в таблиці 1.

Таблиця 1

Кліматичне виконання УХЛ категорія розміщення 3 по ГОСТ 15150

Ступінь вогнестійкості 1.

Ступінь захисту, що забезпечуєтьс оболонкою IP 40.

Робоче  положення  вимикача в просторі - будь-яке.

Зусилля перемикання – від 5Н до 10Н.

Вимикачі витримують не менше 10000 робочих циклів ВО (включень – відключень).

Опір ізоляції, не менше 2 МОм.

Вимикачі відповідає вимогам ДСТУ ГОСТ МЭК 61058.1-2004.

ПРИСТРІЙ І РОБОТА

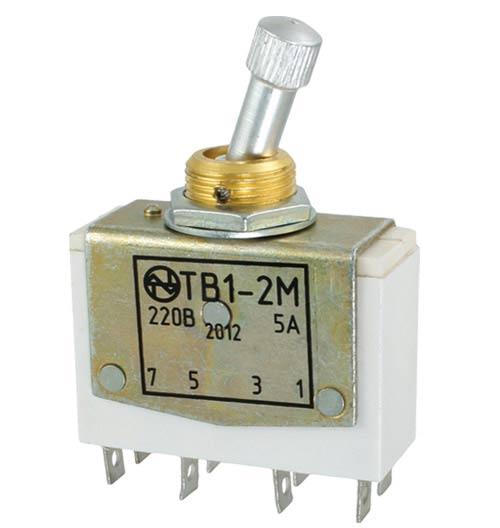

Вимикач складається з корпусу з контактними елементами  і важільного перемикача, сполучених між собою П-образної скобою. В металеву скобу запресована різьбова втулка, за яку тумблер кріпиться за допомогою гайок. Контактні елементи бувають парно замкнуті, парно розімкнуті.
Зміна положення контактів здійснюється перемикачем важеля, який потрібно перемістити (нахилити) в одне або більше фіксованих положень.

На скобі вимикача біля важільного перемикача є виступ, який є вихідним ключем.

3Присоединение проводів до контактних елементів здійснюється пайкою.

ЗАХОДИ БЕЗПЕКИ

 При використанні  вимикача необхідно дотримуватись заходів безпеки  згідно з «Правилами  безпеки  експлуатації  електроустановок  споживачів»  ДНАОП 0.00-1.21-98.

Експлуатація та обслуговування вимикачів ТВ1 дозволяється  особам,  які пройшли  спеціальну  підготовку.

Огляд  і  електричний  монтаж  вимикачів проводити тільки при знятій  напрузі.

УСТАНОВКА,  ПІДГОТОВКА ДО РОБОТИ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Встановлюйте вимикач в місцях, захищених від попадання пилу, води і т. п.

Перед установкой выключателя проверьте его целостность после транспортирования, проверьте от руки четкость срабатывания рычажного переключателя.

В  процессе  эксплуатации выключателя проводите периодические  осмотры:

- внешний  профилактический осмотр выключателя – не  реже  одного  раза  в  месяц.  При  этом  производится  очистка  от  пыли  и  грязи,  проверка  четкости  срабатывания рычажного переключателя;

- проверку  состояния  изоляции  -  не  реже  одного  раза  в  год

ХРАНЕНИЕ И ТРАНПОРТИРОВАНИЕ

Выключатели ТВ1 допускается транспортировать всеми видами транспорта  в упаковке, предохраняющей их от поломок и атмосферных осадков.

Транспортирование выключателей допускается при температуре воздуха от минус 45 до плюс 45 °С и относительной влажности 80 % при температуре 25°С.

Помещения для хранения должны иметь температуру воздуха от плюс 5 до плюс 40 °С и относительную влажность не более 80 % при температуре 25 °С.

Не допускаются резкие колебания температуры и влажности воздуха, а также хранение химикатов, кислот, щелочей,  аккумуляторов  в  помещении,  где  находятся  упакованные выключатели.

ГАРАНТИЙНЫЕ   ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель   гарантирует   бесперебойную  работу выключателей при   условии   тщательного   выполнения   всех  правил  транспортирования,   хранения,  монтажа   и   эксплуатации,  изложенных   в   настоящем  руководстве.

Гарантийный срок устанавливается 12 месяцев с  момента ввода выключателей  в   эксплуатацию, но не более 2-х лет со дня поступления потребителю.
