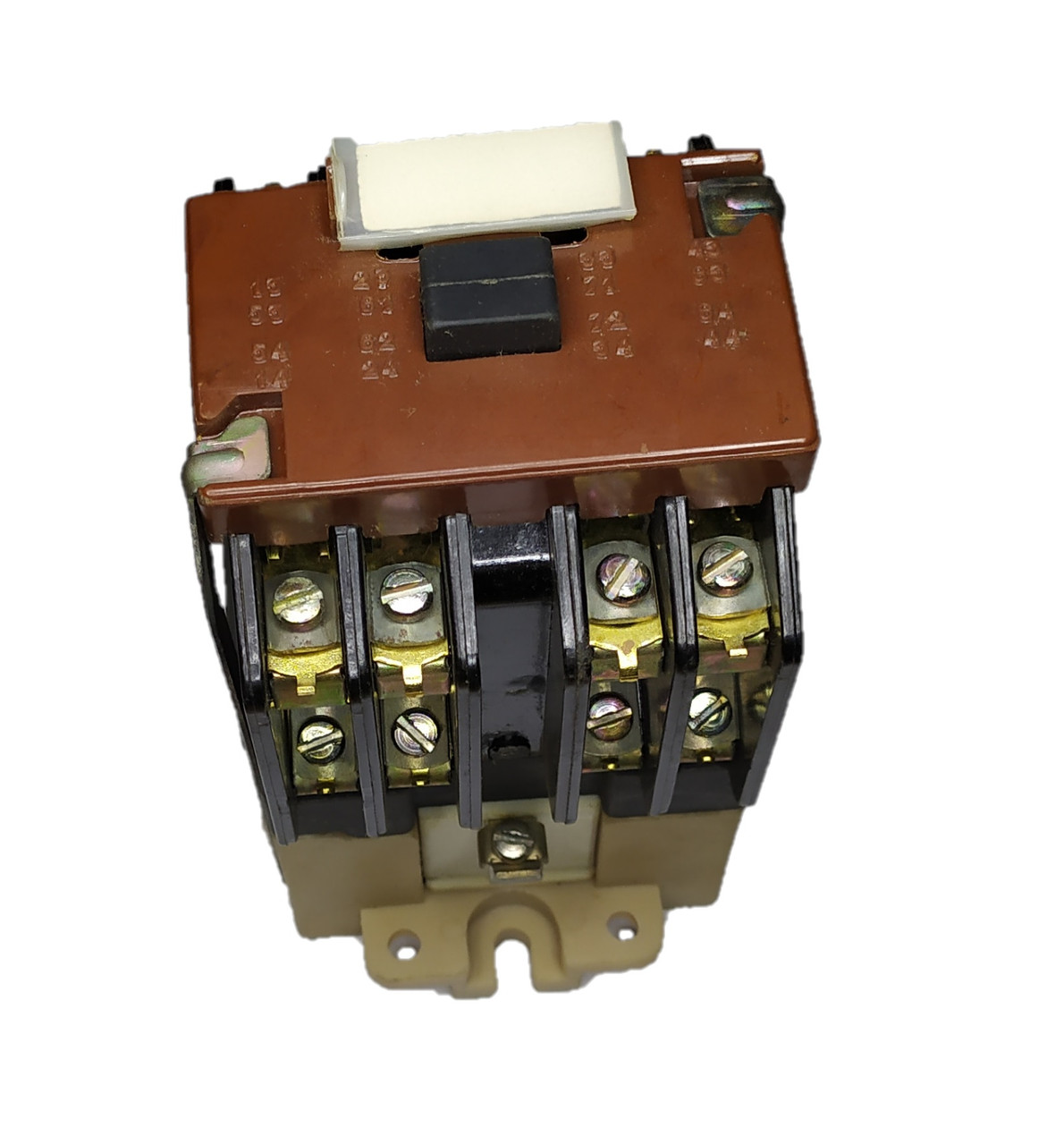

Реле проміжне РПК1-021 220В
Призначення реле РПК1-021
Реле проміжні РПК1-021 призначені для застосування як комплектуючі вироби у стаціонарних установках, переважно в схемах керування електроприводами на напругу 220 В змінного струму частотою 50 і 60 Гц.
Умови експлуатації реле РПК1-21
Висота над рівнем моря до 2000 м.
Діапазон робочих температур від -40 до +55 °C для виконання УХЛ
Навколишне середовище вибухобезпечне, не містить пилу в кількості, що порушує роботу реле, а також агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію.
Вібрація місць кріплення реле з частотою до 100 Гц під час пришвидшення не більш ніж 1.0g.
Робоче положення в просторі вертикальне, допускається відхилення не більш ніж 5° в будь-який бік.
Місце встановлення реле має бути захищене від безпосереднього впливу сонячної радіації, потрапляння бризок води, олій, емульсій та ін. рідин.
Структура умовного позначення реле РПК1-021 УХЛ4::
РПК — реле проміжне комплектувальне;
1 — номер серії;
021 — модифікація реле залежно від загального числа контактів (6 замикальних + 2 розмикальних)
УХЛ4 — кліматичне виконання УХЛ та категорія розміщення 4.
Технічні характеристики реле РПК1-021:
Номінальна напруга контактів, В — 660
Номінальний струм контактів, А - 16
Комутаційна зносостійкість контактів, млн циклів ВВ — 2.0
Номінальна напруга котушки, В, змінного струму частоти 50/60 Гц - 220
Допустимі коливання напруги на затискачах котушки, (0.85 - 1.1) Uном
Споживана потужність реле в холодному стані за температури навколишнього повітря 20 ± 5 °C і номінальної напруги на котушці, В·А, не більш ніж:
за притягнутого якорю — 16
за відпущеного якорю — 110
Маса, кг - 0,9
Основні атрибути | |
---|---|
Кількість замикаючих контактів | 6 шт. |
Кількість розмикальних контактів | 2 шт. |
Комутаційна зносостійкість | 2000000 циклів |
Максимальна температура навколишнього середовища | 55 град. |
Маса | 900 г |
Мінімальна температура навколишнього середовища | -40 град. |
Технічні характеристики | |
Максимальний струм | 16 А |
Номінальна напруга котушки | 220 В |
Номінальний струм | 16 А |
Частота струму | 50 Гц |
- Ціна: 500 ₴
