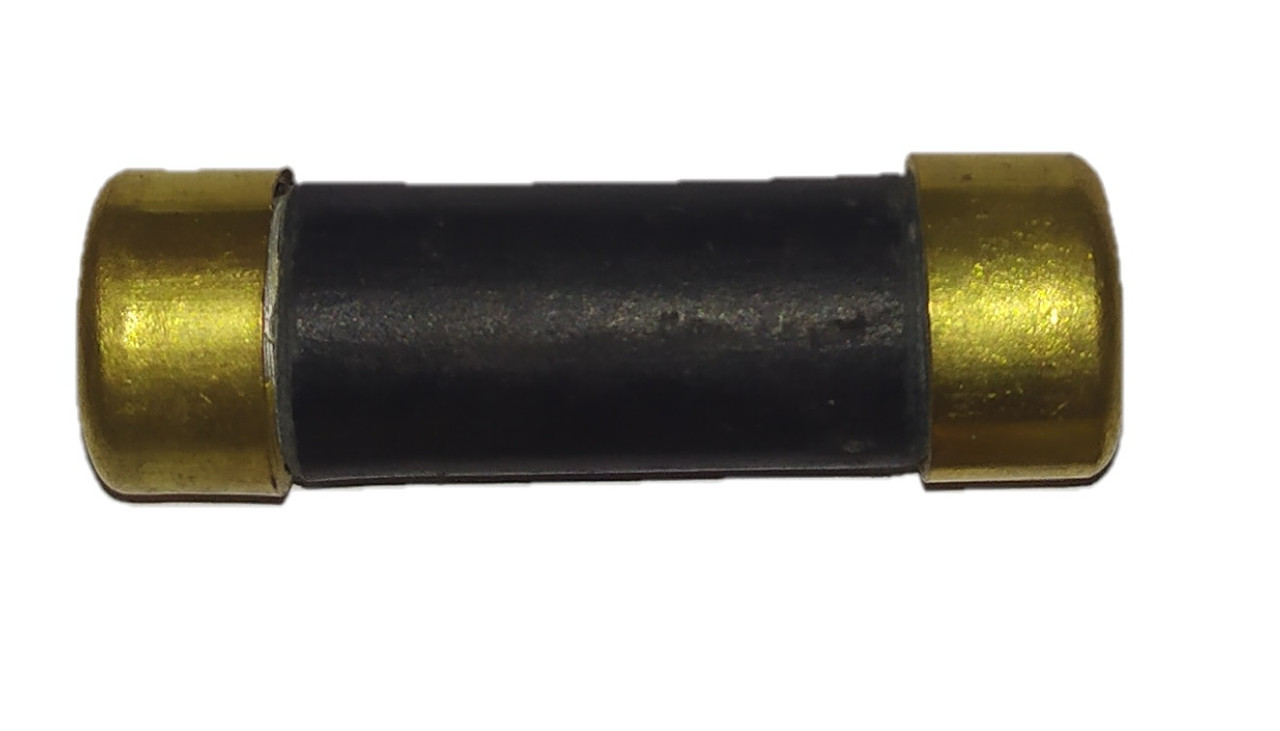

Запобіжник ПР-2 6-15А 220В

Запобіжник ПР-2 6-15А 220В

Запобіжники ПР-2 призначені для захисту електроустаткування промислових установок та електричних мереж при перевантаження і коротких замиканнях.

Запобіжники типу ПР-2 з закритою розбірної плавкою вставкою загального призначення загальнопромислового застосування призначені для захисту електроустаткування промислових установок та електричних мереж при перевантаження і коротких замиканнях при установці їх в ланцюгах змінного струму напругою до 500 В, частоти 50 і 60 Гц в ланцюгах постійного струму напругою до 440 ст.

Запобіжники типу ПР-2 добре зарекомендували себе при експлуатації в країнах і районах з помірним і холодним кліматом, в країнах з тропічним кліматом. Вони можуть працювати в установках на висоті до 1000 метрів над рівнем моря і при вібраційних навантажень в діапазоні частот 5-50 Гц і максимальному прискоренні 2 g , а також тривалістю імпульсу 1-10 мс.

Запобіжники повинні виготовлятися:

• По номінальному напрузі:

– на 220 в для роботи в мережах змінного струму частоти від 50 до 60 Гц і в мережах постійного струму;

– на 500 для роботи в мережі змінного струму частоти 50 і 60 Гц і в мережах постійного струму при напрузі 440 ст.

• По номінальному току підстави запобіжника і плавкої вставки в

• За кількістю полюсів – однополюсні,

• За наявності вказівника спрацювання і бойка – без покажчика

• За наявністю контактів допоміжної ланцюга – без контактів

• По виду приєднання провідників до выводкам запобіжника:

– з заднім приєднанням,

– з переднім приєднанням,

• За способом монтажу – для установки на ізоляційних підставах

В комплект поставки запобіжників повинні входити:

• тримач плавкої вставки (без плавкої вставки) – 1 шт.

• підстава запобіжника – 2 шт.

• власне ізоляційне підставу (якщо запобіжник замовлений на власному ізоляційному підставі) – 1 шт.

• інструкція по експлуатації (поставляється на вимогу замовника) – 2 екз. на одне місце упаковки.

Конструкція замикаючих пристроїв повинна забезпечувати неможливість випадання або неприпустимого зміщення держателя плавкої вставки при вібрації і ударних струси, що можуть спричинити розриви струму в ланцюзі або значне збільшення нагрівання контактів.

В якості ізолятора в запобіжниках ПР-2 використовується фибровая трубка, єдиним виробником якої є тільки наше підприємство. Вона витримує випробувальна напруга на розряд по поверхні в повітрі для марки ВВ не менш 30 кВ, для марки ПВ не менше 25 кВ. електрична міцність фібрових трубок при випробуванні напругою перпендикулярно до стінки для трубок марки ВВ – не менше 5 кВ/мм, для трубок марки НВ – не менше 4-6 кВ/мм в залежності від товщини стінки.

Крім того, комплектуючі до ПР-2 виготовляються з кольорових металів (латунь, дюраль), що забезпечує більш ефективну роботу запобіжника.Запобіжники типу ПР-2 призначені для захисту електроустаткування промислових установок та електричних мереж при перевантаження і коротких замиканнях при установці їх в ланцюгах змінного струму напругою до 500 В, частоти 50 і 60 Гц в ланцюгах постійного струму напругою до 440 ст.
