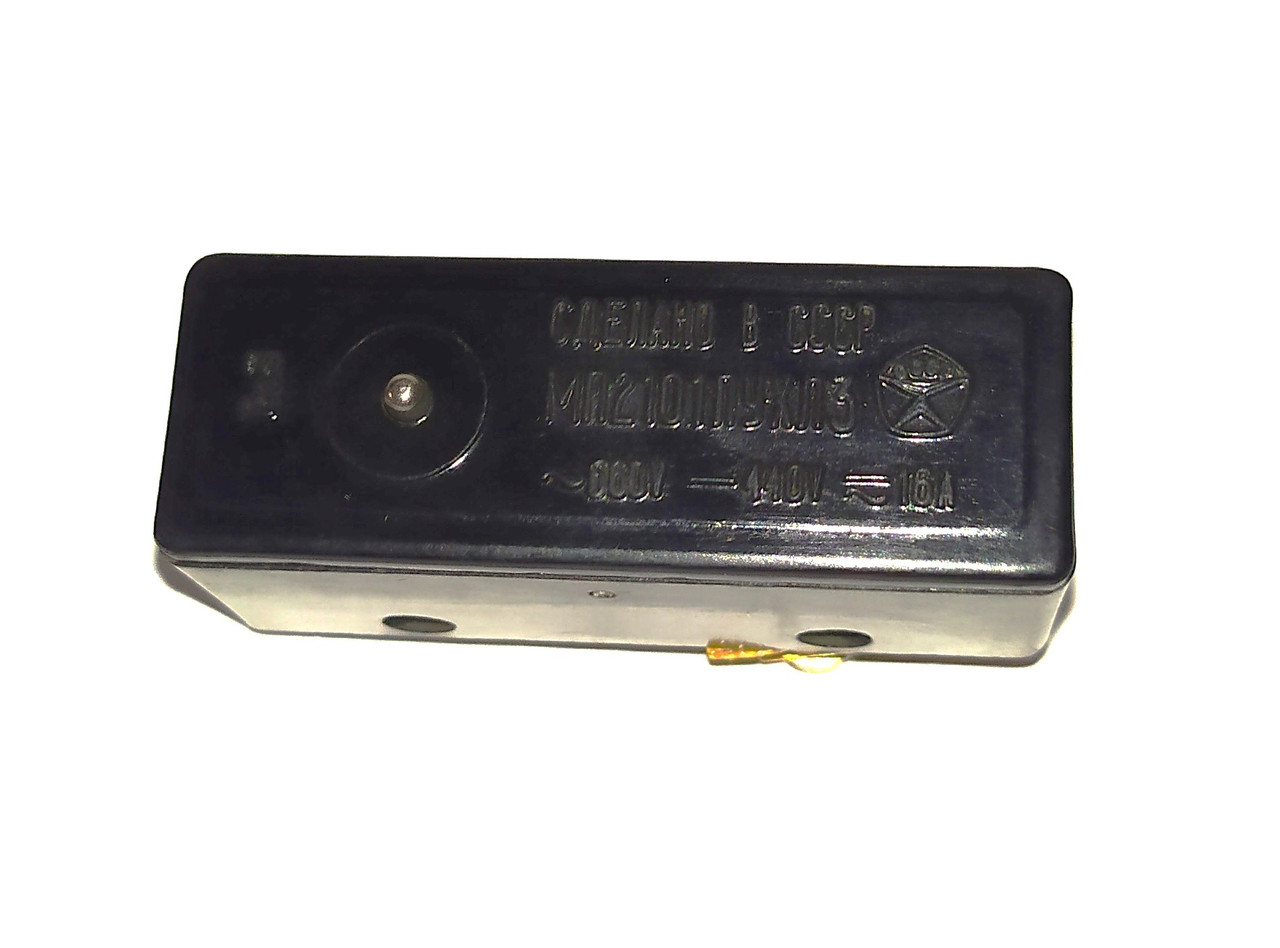

Мікроперемикач МП2101 (під гвинт)

Мікроперемикач МП-2101 (під гвинт)

Призначений для комутації електричних ланцюгів керування змінного струму частотою 50 (60) Гц напругою до 660 В і постійного струму напругою до 440В.

Опис:

Мікроперемикач МП-2101 призначений для комутації електричних ланцюгів управління під впливом керуючих упорів в певних точках шляху контрольованого об'єкта.

Застосовуються у машинобудуванні, приладобудуванні, переробної промисловості.

Мікровимикачі МП-2101 встановлюються на рухомих і нерухомих частинах стаціонарних установок.

Технічні характеристики:

Номінальна робоча напруга:

- при змінному струмі частотою 50 і 60Гц 24, 40, 110, 220, 380, 660;

- при постійному струмі 24, 27, 110, 220, 440

Номінальний робочий струм, А:

- змінний 2,5; 2; 1,6; 1; 0,4;

- при постійному струмі 1; 0,4; 0,25; 0,1
Вид приводу - штовхач із збільшеним ходом додатковим
Спосіб кріплення - на поверхні базовий, фронтальний гвинтами
Комутаційна зносостійкість - не менше 1,6 млн. циклів
Механічна зносостійкість - не менше 20 млн. циклів
Габаритні розміри, мм - 70х24х55
Маса - 0,072 кг

Комутаційна зносостійкість мікровимикачів МП-2101 при швидкості переміщення керуючого упору (0,005±0,0003) м/с, частоту включень 1200 циклів включень - відключень в годину і тривалості включень (ПВ) 40; 60%, циклів, не менше:

- для микровыключателей групи А: 1,6*106

- для микровыключателей групи Б: 0,6*106

Механічна зносостійкість, циклів В, не менше:

- микровыключателей (крім МП 1101Л): 12,5*106

- микровыключателей типу МП 1101Л: 20*106

Комутаційна здатність при 1,1 номінального напруги і 11-кратному струмі навантаження, інтервалі між двома комутаційними циклами від 5 до 10 с, тривалість проходження струму від 0,5 до 1 з, циклів ВО:

- при змінному струмі (соѕф=0,7), категорія застосування АС-11 - 50

- при постійному струмі (τ=0,05 с), категорія застосування ДС-11 - 20

Швидкість руху керуючого упору, м/с - 0,005 - 0,5

Зусилля спрацювання, кгс, не більше - 0,2

Зусилля повернення, кгс, не менше - 0,05

Переріз провідника, мм2 приєднується до контактного затискача:

- одного: 1 - 2,5

- двох: 1,5

Переріз провідника, мм2 приєднується до висновку під пайку:

- одного: 0,5 - 1,5

- двох: 0,5 - 0,75

Умови експлуатації:

номінальні значення кліматичних факторів - за ГОСТ 15543.1-89 і ГОСТ 15150-69;

висота над рівнем моря - не більше 4300 м;

температура навколишнього середовища:

- для У2 від -40 до 40 °С,
- для Т2 від -10 до + 45 °С,
- для УХЛ3 від -40 до 80 °С,
- для ТЗ від -10 до + 45 °С;

відносна вологість:

- для У2 при температурі 20 °С - 80%,
- для Т2 при температурі 27 °С - 90%,
- для УХЛ3 при температурі 20 °С - 80%,
- для ТЗ при температурі 27 °С - 80%;

тип атмосфери - II по ГОСТ 15150-69;

навколишнє середовище - невибухонебезпечна, не містить агресивних газів і пари в концентраціях, що руйнують покриття металів та ізоляцію;

робоче положення в просторі - будь-яке.
